制做高鉻復(fù)合錘頭詳細(xì)流程-貴州凱里東辰為您介紹
要問(wèn)朋友們現(xiàn)在使用的錘頭是什么材質(zhì)的,耐磨嗎?一副錘頭可以使用多少天?今天我們來(lái)為大家介紹一下,關(guān)于市面上常見(jiàn)的一種高鉻錘頭的詳細(xì)制作流程,讓大家更加的了解高鉻錘頭。先為大家說(shuō)一下高鉻復(fù)合錘頭的優(yōu)點(diǎn)是具有高硬度抗磨,同時(shí)錘身具有高韌性,不易斷,可謂是兼具高硬度和良好的抗沖擊韌性,這是提高錘頭耐磨性能的關(guān)鍵,也是凱里東辰錘頭的精髓。
高鉻復(fù)合錘頭可根據(jù)實(shí)際工況調(diào)配合金,做到軟硬相間,錘頭柄部為45#碳鋼,具有良好的沖擊韌性,在工作過(guò)程中,錘頭不會(huì)斷裂,給生產(chǎn)提供了安全保障;錘頭工作部位硬度高,具有良好的耐磨性能,提高了錘頭的使用壽命,降低了生產(chǎn)成本。經(jīng)過(guò)東辰實(shí)業(yè)改進(jìn)的新型合金復(fù)合錘頭平均使用壽命較普通合金錘頭提高了2倍。
高鉻復(fù)合錘頭制做的詳細(xì)流程 ?
高鉻復(fù)合錘頭鑄造技術(shù)流程:錘柄部分可用ZG270-500或ZG310-570等鑄鋼或合金鋼,熔化時(shí)鋼液成分滿足要求,脫氧良好后,可先澆鋼水;等待一定時(shí)間后,再澆高鉻鑄鐵的鐵水,充滿頭部及其冒口部分。液液復(fù)合法為了獲得良好鑄件,須嚴(yán)格控制澆注溫度和鋼液澆注后澆注鐵液的等待時(shí)間,即在澆注完錘柄后,待柄部澆注的鋼液表層有一定厚度的凝固層時(shí)再澆鐵水,保證不沖混澆注的鋼液,使鋼與鐵液凝固后結(jié)合面良好。值得注意的是,高鉻鑄鐵與鋼復(fù)合鑄造時(shí)一般應(yīng)先澆注錘柄部分的鋼水,如果先澆注鐵水,一般鋼水和鐵水較難獲得良好的復(fù)合面,在兩種材料的結(jié)合區(qū)極易產(chǎn)生夾渣、氣孔等缺陷。
想找高鉻復(fù)合錘頭廠家?就到凱里東辰!

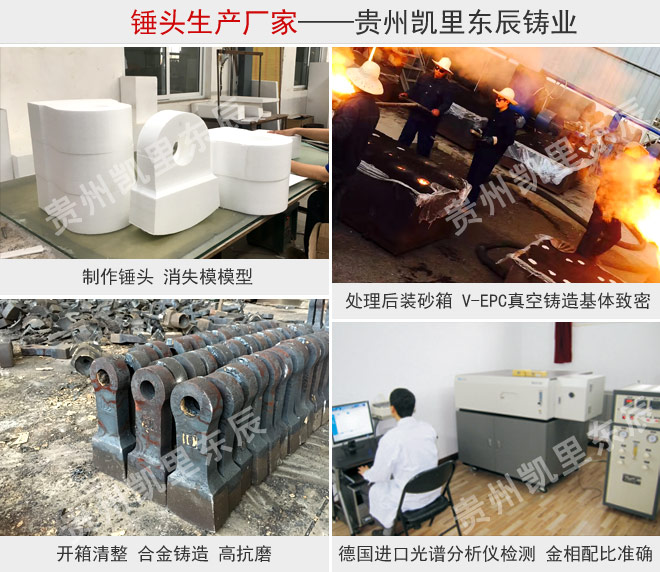

凱里東辰成立30余年技術(shù)方面比較完善,新型前沿的生產(chǎn)工藝,將兩種不同特性材料金屬液復(fù)合澆鑄,工作部分采用高鉻合金材料,以保證錘頭部份擁有超高耐磨性能,錘柄部份采用多元素合金材料,以保證其良好的抗沖擊韌性,不易斷裂。
高鉻復(fù)合錘頭鑄造中加入鉬鐵、銅、鎢、稀土等稀有貴金屬,以不同組合加入,優(yōu)化其金屬特性,使錘頭擁有優(yōu)異的耐磨性、抗腐蝕性和良好的韌性于一體,有效解決了耐磨性和韌性難以匹配的難題,合金部分硬度HRC60-65。
高鉻復(fù)合錘頭怎么做?鑄造熔煉注意什么?
這里著重講高鉻復(fù)合錘頭加料順序,無(wú)論用中頻爐,還是電弧爐熔煉,總是先熔煉碳素鋼,而各類(lèi)錳鐵和其他貴重合金材料,要分多次,每次少量入爐,貴重元素在*后加入,以減少燒損。料塊應(yīng)盡量小些,以50-80mm為宜。熔清后,爐溫達(dá)到1580-1600℃時(shí),要脫氧、脫氫、脫氮,可用鋁絲,也可用Si-Ca合金或SiC等材料。將脫氧劑一定壓到爐內(nèi)深處。金屬液面此時(shí)用覆蓋劑蓋嚴(yán),隔斷外界空氣。還要鎮(zhèn)靜一段時(shí)間,使氧化物、夾雜物有充足時(shí)間上浮。然而,不少企業(yè),只將鋁絲甚至鋁屑,撒再金屬液面上,又不加覆蓋,豈不白白浪費(fèi)!在此期間,及時(shí)用中碳錳鐵來(lái)調(diào)整錳與碳的含量。
鋼液出爐前,將澆包烘烤到400℃以上是十分必要的。在出爐期間用V-Fe、Ti-Fe、稀土等多種微量元素做變質(zhì)處理,是使一次結(jié)晶細(xì)化的必要手段,它對(duì)產(chǎn)品性能影響是至關(guān)重要的。復(fù)合變質(zhì)劑為了凈化晶界,變質(zhì)夾雜,細(xì)化晶粒,特別是為了使共晶碳化物變?yōu)闂l塊狀,在高硬度前提下獲得高韌性,我們凱里東辰采用了復(fù)合變質(zhì)劑(Re +B、V、Ti等元素);對(duì)提高韌性起到了重要作用。
